产品特点

产品特点

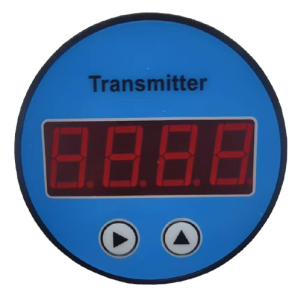

智能型无源数字显示表头具有测量精度高，显示稳定，抗干扰能力强，显示直观、清晰，工艺精良等。产品外观大方，小巧精致美观，使用方便等特点。

产品应用

智能型无源数字显示仪表，可广泛应用于各种变送器的二次显示,如:压力、电量、温度、流量、长度、液位、等物理量，还应用于仪器仪表，教学设备，电力电子，工业自动化控制设备，医疗器械等作为参数直观显示单元，可以直接代替指针式及有源数字仪表，也是提升各类设备/产品档次的最佳选择。

产品主要技术参数

1. 工作电源：DC 3.5～22mA信号源环流窃取电源

2. 工作电压降：≤2.5～4.5V

3. 显示范围：-1999～9999

4. 显示精度：±（0.3%读数+3个字）

6. 工作温度：-20～70℃

7. 工作湿度：20～75%RH

8. 显示：LED显示0.39（0.28 "，0.56 "）红色数码管，液晶33X16mm,字高12×字宽5mm可定制其他尺寸字体及背光颜色

9.产品尺寸：常规产品直径M52.5×19+12mm，方形：79*42*30等多种尺寸

10.安装固定方式：香蕉插头，可定制其他尺寸及安装方式

两个按键说明

▶(S1)移位和设定确认键（长按▶S1键2秒进菜单和修改参数后确认保存键）

▲(S2)增加键，改数字0-9循环和翻选菜单SE-1～SE-7循环（注意：▶和S1定义为同一个按键，▲和S2定义为同一个按键）

用户菜单设置

菜单说明:SE-1下限显示值；SE-2上限显示值的设定；SE-3小数点的位置设置，SE4下限报警值设定；SE-5上限报警值设定；SE-6单位符号的设定（数码管仪表的SE-6为修正值设定）；液晶显示仪表SE-7修正值设定（设定范围-99～99）

正常测量显示状态下长按▶(S1)位移键2秒进入设置菜单显示SE-1（下限显示值），再次长按▶(S1)位移键1秒钟进入具体数字设置，范围-1999～9999，默认出厂为000.0，点动▶（S1）键选择调整位，选中后相应位会闪动，然后点动▲（S2）增加键调整数字, 参数设置好后长按▶(S1)位移键1秒钟确定保存数自动返回到下一个菜单SE-2界面。

当显示SE-2时可设置上限显示值，长按▶(S1)位移键1秒进入设置，范围-1999～9999，出厂默认为100.0.点动▶(S1)位移键和▲（S2）增加键调整位置及数字，参数设置好后点按▶(S1)位移键1秒确定保存数据自动返回到下一个菜单SE-3。

当显示SE-3时可设置小数点位置，点按▲（S2）键最后一位数0～4数字循环变化小数点跟着变化，确定好小数点位置后长按▶(S1)位移键1秒保存并返回到下一个菜单SE-4

当显示SE-4时长按▲（S2）增加键1秒左右打开或者关闭报警，出厂默认报警值为000，点动▶(S1)位移键选择调整位，点动▲（S2）增加键调整数值,设定完成后长按▶(S1)位移键1秒保存并返回到下一个菜单SE-4 （注意：报警没有输出端口，只是显示闪烁）

当显示SE-5时长按▲（S2）增加键1秒左右打开或者关闭报警，出厂默认值为100.0,点动▶(S1)位移键选择调整位，点动▲（S2）增加键调整数值,设定完成后长按▶(S1)位移键1秒保存并返回到下一个菜单SE-6 （注意：报警没有输出端口，只是显示闪烁）

当在SE-6时，长按▶(S1)位移键1秒左右进入设置，点动▲（S2）增加键轮流选择单位符MPa,KPa,m, ℃，%以及无显示符号，设置完成后长按▶(S1)位移键1秒左右退回到设置项目SE-6（注意：LED数码显示仪表的SE-6为修正值设置菜单）

   当在SE-7时，长按▶(S1)位移键1秒左右进入设置，点动▶(S1)位移键和▲（S2）增加键配合设置，修正范围-99～99（注意：此设定值适用范围在量程的10%～90%之内有效），出厂默认值为000，设置完成后长按▶(S1)位移键1秒左右退回到设置项目SE-1

当显示在菜单SE-1～SE-7可以翻动选择的界面，同时按▶（S1）位移键和▲(S2）增加键1秒可退出返回到测量状态。在菜单选择或参数设置菜单中没有任何操作20秒自动回到测量显示状态

测量显示  8888  按住▶1秒钟下限显示  SE-1  按住▶1秒钟显示 000.0  出厂默认000.0

                                   ↓点按▲  按住▶1秒钟 ↓点按▶和▲键修改

                 上限显示值       SE-2  按住▶1秒钟显示 100.0  出厂默认100.0

                                   ↓点按▲   按住▶1秒钟↓点按▶和▲键修改

                  小数点设置      SE-3  按住▶1秒钟显示  00   出厂默认00.0

                                   ↓点按▲   按住▶1秒钟↓点按▲修改位置

                下限报警设置      SE-4  按住▶1秒钟显示  NO   出厂默认1000

                                       ↓点按▲   按住▶1秒钟↓按住▲1秒钟打开关闭报警值

                上限报警设置      SE-5  按住▶1秒钟显示  NO   出厂默认100.0

 ↓点按▲   按住▶1秒钟↓按住▲1秒钟打开关闭报警值

                单位符合设置      SE-6  按住▶1秒钟显示 空白  出厂默认无符号

 ↓点按▲   按住▶1秒钟↓点按▲选择单位符号

                修正值设置        SE-7  按住▶1秒钟显示   00  出厂默认00

 ↓点按▲   按住▶1秒钟↓点按▶和▲键修改范围-99~99

本仪表为电流输入型仪表，仪表不允许直接接电压测试或者是实验，电流信号必须在额定范围内使用，否则会损坏仪表
